RCYD永磁自卸除鐵器&RCYK鎧裝式

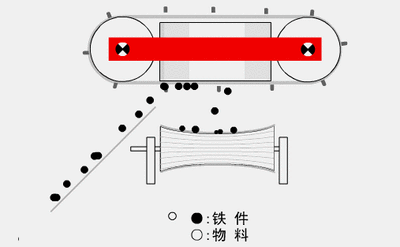

RCYD/RCYK系列永磁自卸式除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。它一般安裝在皮帶輸送機的頭部或中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出。達到自動清除的目的。并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于水泥、電力、礦山、冶金、建材、煤炭、化工、造紙、鋼鐵、再生資源、陶瓷、碳素、鋰電材料、垃圾發電等行業。

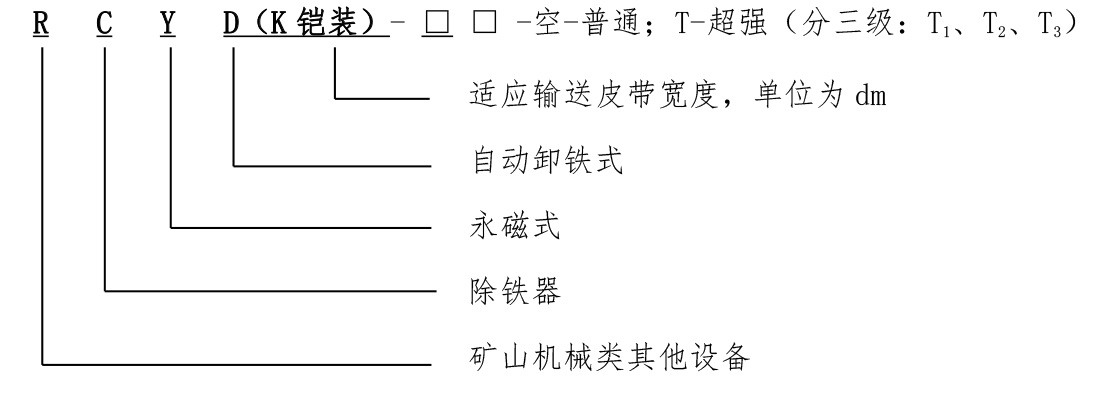

產品型號及其含義

結構特點

RCYD系列永磁自卸式除鐵器由除鐵器本體和卸鐵機構兩部分組成。除鐵器本體磁路設計合理、磁場強度高、磁透深度大，故適合料層較厚的場合除鐵。

卸鐵機構由機架、擺線針輪減速機（以下簡稱減速電機）、主從動滾筒。托輥、鏈輪、鏈條和裝有卸鐵刮板的卸鐵皮帶組成。卸鐵皮帶的松緊和跑偏的調整可在不停機的情況下利用軸承調節裝置進行。

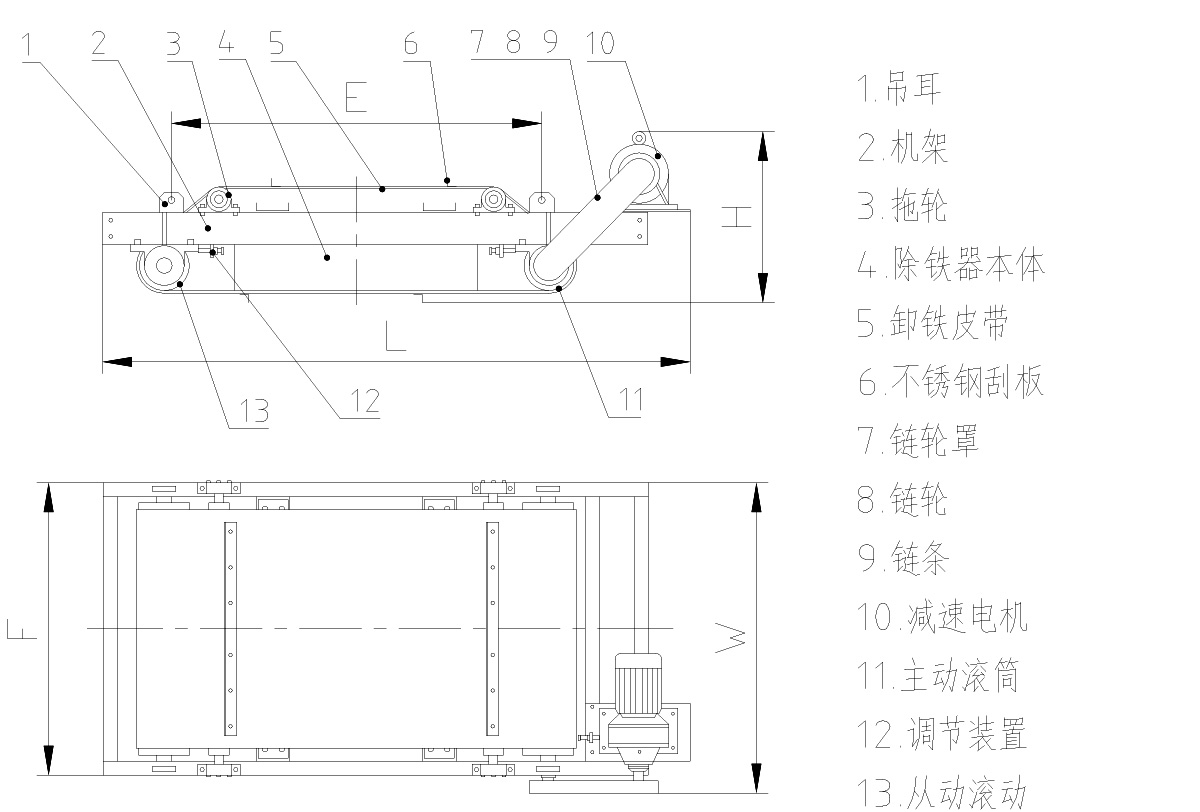

其結構如圖所示。

主要參數及外形尺寸

項目參數 型號		磁場 強度 mT	適應 帶寬 mm	額定吊高 mm	驅動 功率 kw	適應 帶速 ≤m/s	外型尺寸 L×W×H（mm）	懸掛尺寸 E×F（mm）
RCYD-8	T₁	90	800	250	2.2	4.5	2240×1240×720	1370×1090
	T₂	120			2.2		2240×1240×720	1370×1090
	T₃	150			3.0		2240×1240×720	1370×1090
RCYD-10	T₁	90	1000	300	3.0		2640×1450×740	1350×1290
	T₂	120			3.0		2640×1450×740	1350×1290
	T₃	150			4.0		2640×1450×810	1350×1290
RCYD-12	T₁	90	1200	350	4.0		2960×1700×830	1500×1540
	T₂	120			4.0		2960×1700×830	1500×1540
	T₃	150			5.5		2960×1700×880	1500×1540
RCYD-14	T₁	90	1400	400	5.5		3150×1900×810	1750×1600
	T₂	120			5.5		3150×1900×810	1750×1600
	T₃	150			7.5		3150×1900×830	1750×1600
RCYD-16	T₁	90	1600	450	5.5		3550×2190×850	1900×1800
	T₂	120			7.5		3550×2190×880	1900×1800
	T₃	150			7.5		3550×2190×880	1900×1800
RCYD-18	T₁	90	1800	500	7.5		3800×2550×900	2400×2000
	T₂	120			7.5		3800×2550×950	2400×2000
	T₃	150			11		3800×2550×980	2400×2000
RCYD-20	T₁	90	2000	550	7.5		3950×2650×980	2600×2200
	T₂	120			11		3950×2650×1050	2600×2200
	T₃	150			11		3950×2650×1050	2600×2200
