概述

JGC-30型系列全封閉稱重式膠帶給料機，適用于現場環境要求較高的散狀物料連續均勻輸送、計量，尤其是發電廠入爐料計量、脫硫用石灰石計量及化工、配料系統的理想設備。在輸料過程中，對物料進行連續稱量，稱重儀表隨時顯示瞬時流量和累計流量。它能根據供料系統的要求可靠地、精確地調節控制給料量，以防止溢額供應物料。

JGC-30型系列全封閉稱重式膠帶給料機為全密封結構形式。該機采用智能化的電子計量系統或計算機控制系統，可以手動程控調節給料量，具有遠距通訊功能。該系列給料機設計配置了十分完善的電氣控制系統和保護系統，給料工作過程中穩定、安全、可靠，適用于連續工作制。

JGC-30型系列全封閉稱重式膠帶給料機是我公司與國外著名公司合作設計制造，并經過多年運行考驗，已形成定型系列產品。該系列產品已廣泛地使用于電力、冶金、化工、建材等行業。深受國內廣大用戶的歡迎。

JGC-30型系列產品具有方便維修、操作簡單、自動化程度高、計量精確、安全可靠等特點。

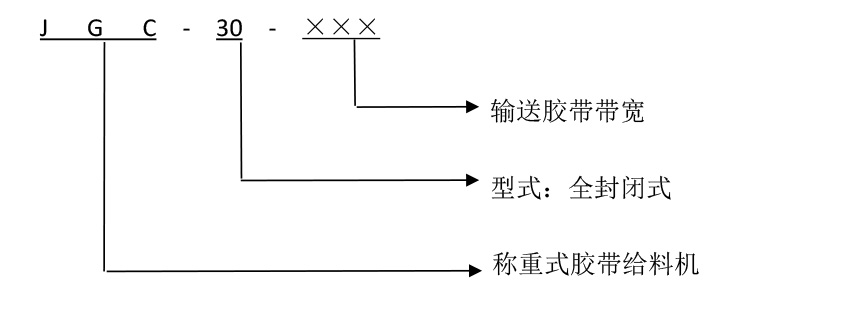

產品型號含義

產品結構及其特點

JGC-30型系列全封閉稱重式膠帶給料機，由全封閉金屬機殼、輸料系統、落料清掃機、驅動裝置、計量系統、自動校驗裝置、電氣控制系統、進出料口法蘭、料流調節器、皮帶清掃器、皮帶張緊機構、堵料、斷料、跑偏報警裝置等構成。（見總裝圖）

稱重計量原理

JGC-30型系列全封閉稱重式給料機，計量系統根據給料距離大小不同分別配置了高精度的ICS-17A或ICS-30A型懸浮式電子皮帶秤。該秤由秤架、稱重托輥、負荷傳感器、帶速傳感器和微處理機五部份組成。

當給料機工作時，物料隨輸送皮帶通過稱重區域，皮帶下面的稱重托輥及秤架把物料的重量傳遞到負荷傳感器上，負荷傳感器隨即輸送一個與皮帶上物料重量成正比的電信號，此電信號經放大及A/D轉換后以數字形式送至微處理機。

速度傳感器安裝于給料機改向滾筒軸的一端，隨著改向滾筒軸的轉動可測出皮帶上物料的運動速度，并以脈沖形式發出信號送給微處理機。在給料機使用變頻器調速時，其速度信號也可以從變頻器上取得，這時給料機上可以不必配置獨立的速度傳感器。

物料的重量信號和速度信號同時連續送給微處理機，經微處理機處理后，即獲得給料機輸送物料工作時的給料率（瞬時流量）和累計流量。

若連續測量皮帶上每單位長度上的物料重量值q及相對應時刻的帶速v，則給料機的給料率R和累計流量W 為：

R=q·v

W=R·dt

微處理機在積算出給料率的同時，并將給料率信號與予先設定的給料率進行比較，根據其比較結果可自動調節輸送皮帶的運行速度，使給料機的給料率與要求的給料率相匹配。

自動控制原理

當物料通過給料機時，稱重儀表顯示給料率（瞬時流量）和累計數量，同時輸出正比于瞬時流量的4~20mA電流信號至DCS控制系統。通過變頻器控制給料機的皮帶運行速度，使給料率改變，以匹配系統所需給料率。

整機通用技術參數
